SC — это подключаемая структура блокировки

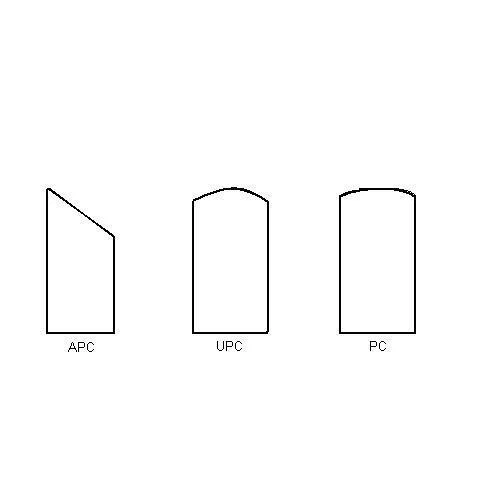

Основное различие между СКП и БТР заключается в лечении конечного лица феррула. Конечной стороной СКП является плоскость с определенной кривизной, в то время как конечное лицо БТР является 8-градусной наклонной плоскостью.
Несколько общих оптических волоконных разъемов (ST, SC, LC, FC) и разница между ПК, БТР и СКП:

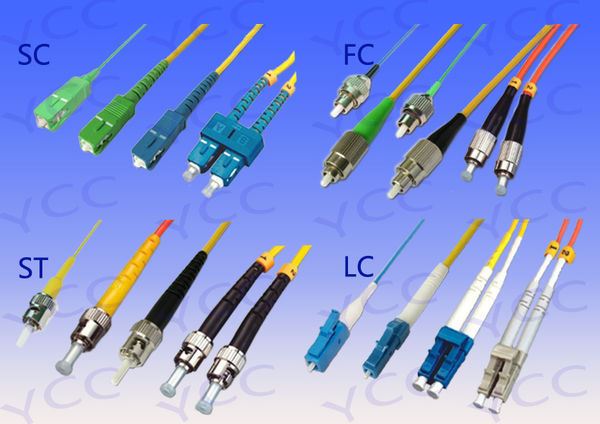

1. Несколько общих разъемов волокна (ST, SC, LC, FC)
1. Разъем оптического волокна типа FC: Внешний метод укрепления является металлическим рукавом, а метод крепления — поворотной пряжкой. Обычно используется на стороне ODF (наиболее часто используемый в рамке распределения)
2. РАЗЪЕМ оптического волокна типа SC: разъем для подключения оптического модуля GBIC или обычного оптического оптоволоконного трансивера, его оболочка прямоугольная, а метод крепления является типом защелки без вращения. (Большинство используется на коммутаторах маршрутизатора)
3. ST типа оптического волокна разъем: обычно используется в оптических волоконно-распределительной раме, оболочка круглая, и метод крепления turnbuckle. (Для соединения 10Base-F разъем обычно тип ST. Часто используется в оптических волоконных распределительных рамах)
4. Разъем оптического волокна типа LC: разъем для подключения модуля SFP, который изготовлен из удобного модульного механизма защелки (RJ). (Маршрутизаторы обычно используются)
2. Разница между волоконно-оптическим адаптером ПК, БТР и СКП
Общие волоконно-оптические разъемы в лаборатории в основном включают FC / PC и FC / APC. FC здесь относится к контактору ferrule, который является металлическим рукавом из стали (разница между оптическим разъемом волокна и кабельным разъемом является металлической текстурой, а кабельный разъем в основном сделан из меди для хорошей проводимости; и разъем оптического волокна Нет электрической проводимости, а медь мягкая, дорогая и ржавая).
Для разъемов, которые все металлические, эти две аббревиатуры часто игнорируются. Например, FC/PC можно условно назвать ПК, в то время как APC относится к FC/APC.
PC относится к физическому контакту, который также является тесным контактом. В зависимости от разницы в убытке, разъемы делятся на ПК, SPC, UPC и APC. SPC относится к супер физический контакт, и СКП относится к ультрафизический контакт.
Отраслевые стандарты PC, SPC и UPC предусматривают потерю возврата -35dB, -40dB и -50dB соответственно (Возврат потери относится к тому, сколько света отражается на конце лица разъема. Чем меньше потеря возврата, тем лучше. Конечно, Вы также можете сказать, что чем больше потеря возврата, тем лучше, независимо от отрицательного знака впереди). В принципе, различные разъемы не могут быть смешаны, но волокна конца лица ПК, SPC и СКП все плоские, и разница заключается в качестве шлифования. Таким образом, смешанное соединение ПК, SPC и UPC не будет формировать постоянное подключение к разъему. Физические повреждения.
БТР совершенно другой. Его конец лица земли на 8 градусов угол, чтобы уменьшить отражение. Его стандартный убыток составляет -60dB. Разъем БТР может быть подключен только к БТР. Поскольку структура APC полностью отличается от структуры ПК, если фланг используется для подключения этих двух разъемов, оптоволокно конец лица разъема будут повреждены. Способ подключения БТР к ПК: Реализовать через волокно перемычку ПК для преобразования БТР. Еще одна вещь, чтобы отметить, что разъем APC, как правило, зеленый (и желтое волокно является лишь одним режимом волокна), и человеческий глаз может видеть наклон волокна конца лица. Разъем ПК обычно синий.
Поэтому, чтобы избежать путаницы в использовании разъемов во время эксперимента (чтобы избежать повреждения входных портов спектрометра), в будущем, когда мы закупаем лазеры, перемычки и т.д., мы должны равномерно требовать от производителей предоставить разъемы APC.
FC/PC FC/UPC FC/APC может быть смешанным, сигнальный затухание не будет очень большим, в соответствии с национальным стандартом потери вставки должны быть меньше 0,5 дБ. Приложение в основном зависит от типа адаптера. Как правило, FC используется для рамы ODF, SC используется для оптического порта оборудования, а ST используется для LAN и радио и телевидения.
