Чтобы понять, что такое экранированные сетевые кабели, вам сначала необходимо понять разницу между неэкранированными сетевыми кабелями и экранированными сетевыми кабелями. Экранированная витая пара - это кабель, имеющий защиту экрана и способный устранить наведенный ток на землю. У неэкранированной витой пары этих функций нет. Однако из-за его высокой функциональности процесс установки экранированных сетевых кабелей потребует дополнительных затрат на экранирование. Поэтому экранированные кабели витой пары немного дороже, чем неэкранированные витые пары, и экранированию уделяется больше внимания. Если у пользователей более высокие требования к производительности, то лучше всего использовать экранированную витую пару.
Обычные экранированные сетевые кабели в основном делятся на две экранирующие конструкции: экранирующую оплетку и экранирующую пленку.
Плетеный экран оплетен голой медной проволокой или луженой медной проволокой в сетчатый экранирующий слой, который имеет лучшую проводимость и эффект снижения шума, чем алюминий. Его легче прикрепить к разъему, обжав и приварив оплетку. . Однако недостатком плетеного экранирования является невозможность достижения 100% покрытия. Теоретически плотность оплетки составляет от 70% до 95% покрытия. В реальных приложениях достаточно 70% покрытия после закрепления кабеля.
Другой тип пленочного экранирования заключается в использовании тонкого алюминиевого слоя для экранирования, который может обеспечить 100% -ное покрытие вокруг проводника, но недостатком является то, что его проводимость ниже, чем у экрана в медной оплетке.
(U=неэкранированный; F=пленочный экран; S=тканый экран; TP=витая пара) Общая структура экранирования:

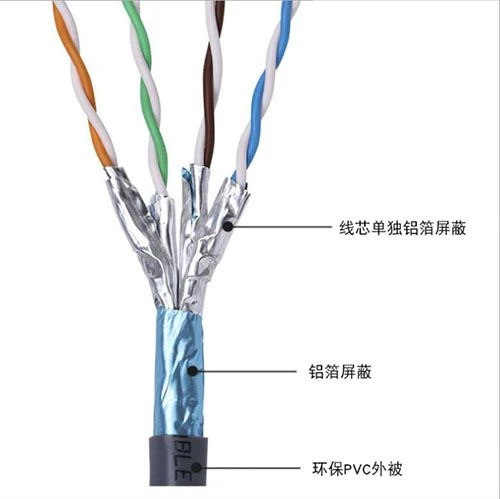

Однослойное экранирование: UTP и FTP - это сетевые кабели с одним экраном, в которых обычно используется алюминиевая фольга. В структуре есть экран для каждой пары или четырех пар витых пар над проводником и изолятором, а отдельный экран может защитить соседние пары от перекрестных помех.
Общее экранирование: F / UTP, S / UTP и SF / UTP в целом экранированы различными экранирующими материалами." Интегральный" относится к покрытию корпуса провода, которое помогает предотвратить попадание или выход электромагнитных помех (электромагнитных помех) из кабеля.
Двойное экранирование: F / FTP, S / FTP и SF / FTP экранированы по отдельности и целиком, с двухслойной экранирующей структурой, которая значительно улучшает способность противостоять электромагнитным помехам.
