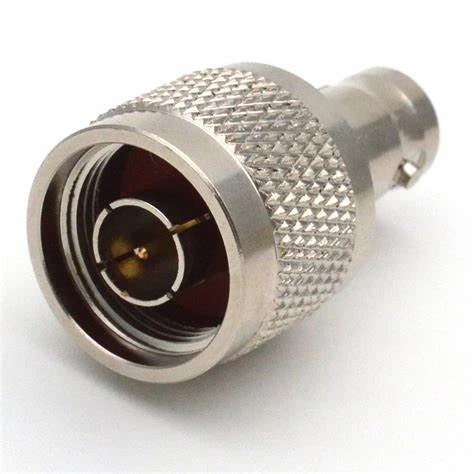

Идеальное состояние соединения RF-разъема N-типа можно обобщить как: хороший контакт внешнего проводника, хороший контакт внутреннего проводника, хорошая поддержка диэлектрической поддержки для внутреннего проводника и правильная передача натяжения линии. После изменения вышеупомянутого состояния соединения разъем потерпит неудачу.
1. Плохой контакт внешнего проводника
Причина:1) Чтобы обеспечить непрерывность электрической и механической структуры, сила между контактными поверхностями внешнего проводника, как правило, велика. Если сила внешнего проводника плохая, это может вызвать серьезный износ на конечной поверхности соединения внешнего проводника, или даже деформацию и коллапс.
2) Кроме того, если используемая среда коаксиального разъема РЧ является относительно резким, слой пыли будет осажден на конечной поверхности соединения наружного проводника через определенное время. Этот слой пыли увеличит сопротивление контакта между внешними проводниками, увеличит потерю вставки разъема и уменьшит показатели электрических характеристик.
Решения:1) С одной стороны, вы можете выбрать более сильный материал для обработки внешнего проводника, такого как бронза или нержавеющая сталь; С другой стороны, вы также можете увеличить толщину стенки внешней контактной поверхности соединения, чтобы увеличить площадь контакта, чтобы применить тот же крутящий момент подключения, давление на единицу площади поверхности соединения внешнего проводника будет уменьшено.
2) При хранении и использовании разъема сохраняйте чистоту внешнего проводника. Если есть пыль, пожалуйста, протрите его с помощью алкогольного ватный ватный ватный шарик.
2. Плохой контакт внутреннего проводника
Причина:По сравнению с внешним проводником, внутренний проводник с меньшим размером и более низкой прочностью, скорее всего, вызовет плохой контакт, что приведет к сбою соединителя.
Решения:Сила вставки и сила удержания могут быть использованы в качестве стандартов проверки. Регулируя размер и терпимость разъема и штифта, а также процесс лечения старения внутреннего проводника разъема, сила вставки и сила удержания между PIN -код и разъемом находятся в соответствующем диапазоне.
3. Плохая диэлектрическая поддержка
Причина: Диэлектрическая поддержка должна поддерживать внутренний проводник и обеспечить относительную позиционирующую связь между внутренними и внешними проводниками. Например, если механическая прочность диэлектрической поддержки слишком плохая, она деформируется или даже будет повреждена во время процесса взаимосвязи; Если коэффициент термического расширения материала слишком велик, диэлектрическая поддержка может расширяться или переживать чрезмерное время, заставляя внутренний проводник ослабить, упасть или выходить из выравнивания с внешним проводником, что также вызовет изменения в размере порта соединителя.
Решения:Выберите соответствующие материалы для обработки диэлектрической поддержки в соответствии с использованием среды, диапазона рабочих частот и свойств материала разъема.
4. Неспособность передавать натяжение резьбы на внешний проводник
Наиболее распространенным проявлением этой сбоя является падение винтового рукава, которое в основном вызвано необоснованной конструкцией или обработкой рукава винта и плохой эластичностью подпорного кольца.
