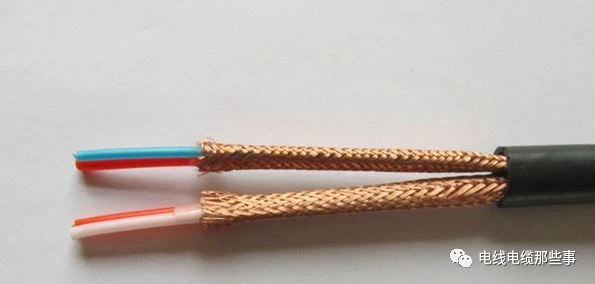

Кабельный экран
1. Добавьте экранирующий слой полупроводникового материала на поверхность проводника, который имеет тот же потенциал, что и экранированный проводник, и хорошо контактирует с изолирующим слоем, чтобы избежать частичного разряда между проводником и изолирующим слоем. Этот экранирующий слой также известен как внутренний экранирующий слой. Также могут быть зазоры в месте контакта между изолирующей поверхностью и оболочкой. Когда кабель согнут, изолирующая поверхность масляного-бумажного кабеля склонна к растрескиванию, что является фактором, вызывающим частичный разряд.
2. Добавьте экранирующий слой из полу-проводящего материала на поверхность изолирующего слоя, который имеет хороший контакт с экранированным изолирующим слоем и эквипотенциален с металлической оболочкой, чтобы избежать частичного разряда между изолирующим слоем. и оболочка.
Экранирующий слой кабеля. Чтобы равномерно проводить сердечник и изолировать электрическое поле, силовые кабели среднего и высокого напряжения 6 кВ и выше, как правило, имеют экранирующий слой проводника и изолирующий экранирующий слой, а некоторые низко- кабели под напряжением не имеют экранирующего слоя. Существует два типа экранирующих слоев: полу-проводящий экран и металлический экран.
