Характеристики интерфейса RS485

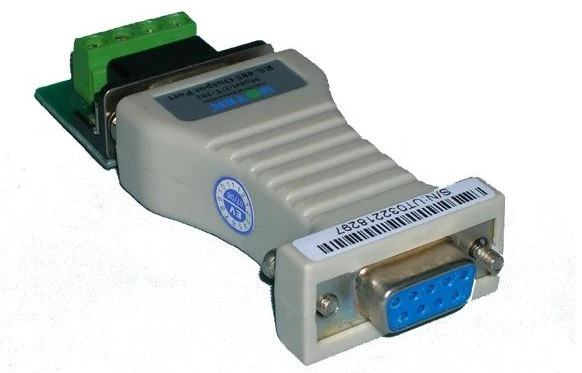

Полудуплексная сеть, состоящая из интерфейса RS485, обычно представляет собой двухпроводную систему (ранее существовал метод четырехпроводного системного подключения, который может реализовывать только двухточечную связь, но сейчас он редко используется) и экранированный. В основном используется передача по витой паре. Этот метод подключения представляет собой структуру топологии шины, и к одной шине можно подключить до 32 узлов. В сети связи RS485 обычно используется метод связи ведущий-ведомый, то есть ведущий с несколькими ведомыми. Во многих случаях подключение канала связи RS-485 просто использует пару витых пар для подключения" A" и" B" концы каждого интерфейса. Разъем интерфейса RS485 имеет 9-контактную розетку DB-9, интерфейс RS485 с интеллектуальным терминалом использует DB-9 (отверстие), а интерфейс клавиатуры RS485, подключенный к клавиатуре, использует DB-9 (контакт).
Электрическая характеристика RS-485 заключается в том, что в нем используется отрицательная логика дифференциального сигнала, логика" 1" представлен разностью напряжений между двумя проводами как + (2 ~ 6) В; логика" 0" представлен разностью напряжений между двумя проводами, как указано - (2 ~ 6) В. Уровень сигнала интерфейса ниже, чем у RS-232-C, непросто повредить микросхему схемы интерфейса, уровень совместим с уровнем TTL, и его удобно подключать к цепи TTL.
Максимальная скорость передачи данных RS-485 составляет 10 Мбит / с. Интерфейс RS-485 представляет собой комбинацию сбалансированных драйверов и дифференциальных приемников с улучшенными характеристиками защиты от синфазных помех, то есть хорошей помехоустойчивостью.
Максимальное расстояние связи RS-485 составляет около 1219 м, а максимальная скорость передачи - 10 Мбит / с. Скорость передачи обратно пропорциональна дальности передачи. Максимальное расстояние связи может быть достигнуто при скорости передачи 100 Кбит / с. Если вам нужно передать на большее расстояние, вам нужно добавить ретранслятор 485. Шина RS-485 обычно поддерживает до 32 узлов. Если используется специальный чип 485, он может достигать 128 или 256 узлов, а максимум может поддерживать до 400 узлов.
