Что означает экранированный кабель?

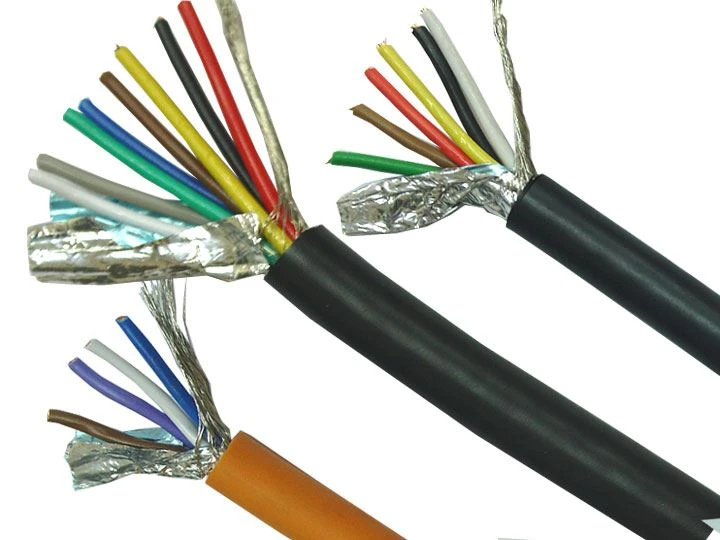

Защитный слой этого типа кабеля в основном принимает металлическую проволоку, сплетенный в сетку или принимает металлическую пленку, и существует много различных способов одиночного экранирования и мульти-экранирования. Одинарная экранирование относится к одной экранной сетке или экранной пленке, в которую может быть обернут один или несколько проводов. Метод мультизащиты представляет несколько экранных сетей, а экранная пленка находится в одном кабеле. Некоторые из них используются для изоляции электромагнитных помех между проводами, а некоторые представляют собой двухслойное экранирование для усиления эффекта экранирования. Механизм экранирования заключается в заземлении защитного слоя для изоляции индуцированного напряжения помех от внешних проводов.
1. Полупроводящий щит
Полупроводящей экранирующий слой обычно располагаются на внешней поверхности проводящего сердечника и внешней поверхности изоляционного слоя и называют внутренним полупроводящим экранирующим слоем и внешним полупроводящим экранирующим слоем соответственно. Полупроводниковый защитный слой изготовлен из полупроводникового материала с очень низким удельным сопротивлением и тонкой толщиной. Внутренний полупроводниковый экранный слой должен равномерно выравновешенное электрическое поле на внешней поверхности сердечника и избежать частичного разряда проводника и изоляции из-за неравномерной поверхности проводника и воздушного зазора, вызванного скрежетанием сердечника. Наружный полупроводящий защитный слой находится в хорошем контакте с внешней поверхностью изоляционного слоя и эквипотенциал с металлической оболочкой, чтобы избежать частичного разряда с металлической оболочкой из-за дефектов, таких как трещины на поверхности изоляции кабеля.
2. Металлический щит
Для силовых кабелей среднего и низкого напряжения без металлических окладок, помимо полупроводящего экранного слоя, необходимо добавить металлический экранный слой. Металлический экранный слой обычно обернут медной лентой или медной проволокой, и он в основном играет роль экранирования электрического поля.
Поскольку ток через кабель питания относительно велик, вокруг тока будет генерироваться магнитное поле. Чтобы не воздействовать на другие компоненты, электромагнитное поле можно экранировать в кабеле путем добавления экранистики. Кроме того, защитный слой кабеля может играть определенную роль в защите заземления. Если кабельная сердечник повреждена, протекающий ток может протекать вдоль защитного слоя, как сетка заземления, которая играет роль защиты безопасности. Видно, что роль защитного слоя кабеля по-прежнему велика.
