Чтобы понять, как выбрать поддерживающий провод TYPE C, необходимо знать, что определение интерфейса является самым основным, и каждый контакт представляет функцию, которая может быть достигнута каждым соответствующим.
1) Если вы используете только USB 2.0, просто используйте A6, A7, B6 и B7 напрямую. Подключите A6 к B6 для D,и A7 к B7 для D-. Другие контакты данных могут быть оставлены плавающими.
2) Для использования USB 3.1 для высокоскоростной передачи данных необходимо подключить два набора TX/- и два набора RX/-
3) Штыри, связанные с питанием, A4, A9; B4, B9, то есть шнур питания на usb-кабеле, четыре внешних штыря на обоих концах являются силовой площадкой.
4) Стоит отметить, что конфигурация булавки A5, B5, CC1 и 2. Для обнаружения соединения, конфигурации и управления, для пробок, есть только один CC, а для розеток, Есть два: CC1 и 2.
С разрешением 4K, он может быть подключен к монитору и различным периферийным устройствам хранения USB и использоваться в то же время без потребления дополнительных ресурсов процессора. Однако, чем больше функций док-станции USB Type-C, тем больше ему нужно интегрировать соответствующий чип управления, поэтому цена не будет слишком дешевой, но когда она сочетается с полноправным интерфейсом USB Type-C, она может дать полную производительность до 100%. Стыковочной станции необходимо взять на себя функцию передачи данных, так что кабель часть участвует требует по крайней мере 16C кабелей. В процессе передачи данных, Есть в основном два набора дифференциальных сигналов TX / RX. CC1 и CC2 являются двумя ключевыми контактами для обнаружения соединения. , Различить переднюю и заднюю, различать DFP и UFP, то есть, мастер и раб; настроить Vbus, есть два режима USB Type-C и USBPower Доставка; настроить Vconn, когда есть чип в кабеле, один CC передает сигнал, а другой CC изменения в источник питания Vconn.
Спецификация Type-C определяет, сколько тока CC штифт должен поставлять или сколько Rp сопротивление для использования в DFP в различных режимах; сопротивление Rd'5.1k, сопротивление Rp является неопределенным значением, в соответствии с предыдущей цифрой Есть несколько режимов питания для USB Type-C, как вы их отличить? Опираясь на значение Rp, значение Rp отличается, напряжение, обнаруженное CC штифт отличается, а затем контролировать, какой режим питания DFP сторона реализует. Следует отметить, что на рисунке выше изображены два ХК, но на самом деле в кабеле без чипа есть только одна линия CC.
DFP (Вниз по течению Облицовое порт) является мастером (Хозяин), UFP (Вверх по течению Облицовка порт) является рабом (Устройство). Существует подтягиватель резистор Rp на CC штифт DFP, и выдвижной резистор Rd на UFP. При не подключении VBUS DFP не является выходом. После подключения, CC штифт подключен, CC штифт DFP будет обнаружить выдвижной сопротивление Rd UFP, указывая, что он подключен, DFP будет включить переключатель питания Vbus и выход питания в UFP. И какой CC штифт (CC1, CC2) обнаруживает сопротивление выдвижного вниз, чтобы определить направление вставки интерфейса, и переключить RX/TX, кстати.
CC штифт используется для обнаружения положительной и отрицательной вставки. С точки зрения DFP, когда CC1 подключен к выдвижной, это положительная вставка. Если CC2 подключен к выдвижной, это обратная вставка. После обнаружения положительной и отрицательной вставки, соответствующий выход USB-сигнала.

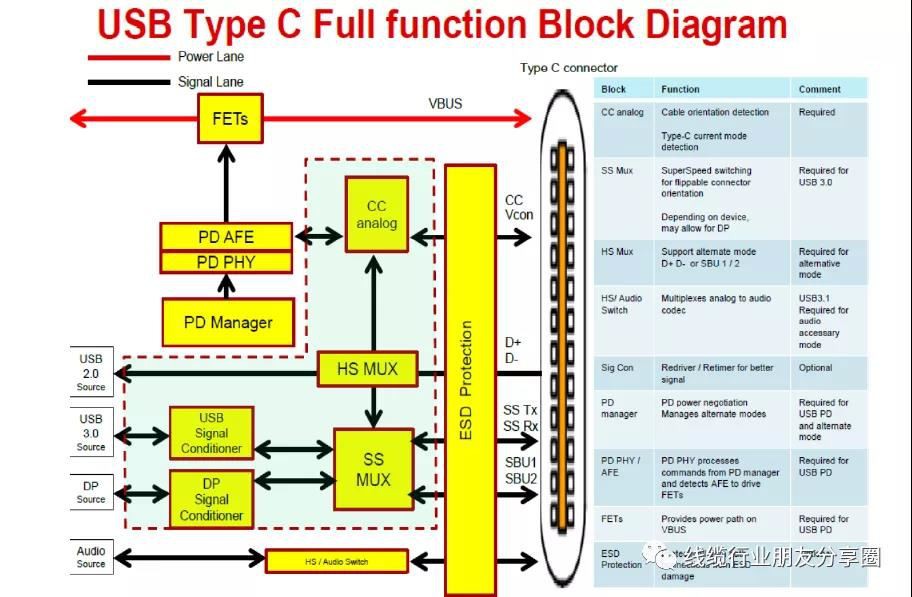

Правая сторона рисунка ниже интегрирует MUX. Сигнал, вставленный спереди и сзади, будет включен MUX. При вставке он переключается на SSRX1-SSTX1. Когда он вставляется в обратном направлении, он переключается на SSRX2-SSTX2.
Высокоскоростная серийная сигнальная часть:
Сигнал DisplayPort, использование 2 Lane DP режиме в этой конструкции, поддержка 4kx2K@30Hz разрешение, один переулок скорость 5.4Gbps (HBR2), для того, чтобы обеспечить целостность сигнала DP, он должен отвечать дифференциальным импульсом 100 ";
HDMI сигнал, разрешение выхода HDMI 4Kx2K@30Hz, Data '0..2' скорость до 3.4Gbps, Скорость часов 300MHz, и дифференциальное impedance 100»;
Сигнал USB3.0 имеет теоретическую скорость передачи 5,0 Гбит/с, что является высокоскоростным серийным соединением и должно обрабатываться строго в соответствии с методом дифференциальной линии для удовлетворения дифференциального импульса 90 ";
Сигнал USB2.0: Теоретическая скорость передачи составляет 480 Мбит/с (HighSpeed), что значительно ниже сигналов DP и USB3.0. Для получения более эффективного сигнала и эффектов EMI по-прежнему рекомендуется обрабатывать в соответствии с методом дифференциальной линии для обеспечения дифференциального воздействия 90 ";
Полное полное полное полное полноправная док-станция также должна интегрировать чип PD зарядки, чип концентратора и чип преобразования HDMI и т.д.
Поддерживает ли он зарядку или нет, является важным критерием для измерения качества док-станции USB Type-C, а также является важным фактором в расширении разницы в цене. Поскольку многие ноутбуки используют USB Type-C в качестве единственного зарядного порта, они не могут быть заряжены при подключении к док-станции, которая не имеет функции зарядки. Рекомендуется сначала выбрать док-станцию USB Type-C, которая поддерживает зарядку; и между стыковочными станциями, которые поддерживают зарядку. , Конкуренция заключается в том, чтобы поддержать протокол зарядки PD3.0, некоторые стыковочки станций, которые поддерживают PD2.0, когда зарядный кабель (подключен к док-станции) отключен, HDMI и USB устройства, подключенные к телу будет мигать, а затем ответить. Док-станция, поддерживающая PD3.0, не пострадала.
Многие полное полное полноправные USB Type-C соответствуют стандарту USB 3.1 Gen2 или 3.2 Gen2 и имеют скорость передачи 10 Гбит/с. Тем не менее, USB-порты на док-станции USB Type-C в основном ЯВЛЯЮТСЯ стандартами USB3.0 (5Gbps). При чтении сверхвысокого мобильного твердого твердого диска, пожалуйста, подключите его непосредственно к USB Type-C на ноутбуке. Не используйте док-станцию. Кроме того, Thunderbolt 4, который также является физическим интерфейсом TYPE C, в настоящее время является лучшим из всех поддерживающих стыковооющих кабелей. Да, в дополнение к поддержке всех стыковоох станций, упомянутых выше, он также может быть подключен к внешней коробке видеокарты, так что тонкие и легкие ноутбуки могут также использовать настольные RTX2080, и плавно запустить последние 3A игровые шедевры. Кроме того, док-станция, которая поддерживает Thunderbolt, также может привести к выделению интерфейса Thunderbolt, который может быть идеально адаптирован к сверхвысоким мобильным твердофюсным жесткому диску для получения скорости передачи около 1000 МБ/с. Короче говоря, при производстве стыковочной станции, мы можем предложить клиентам выбрать модель, так что их оборудование и будущие потребности могут быть рассмотрены вместе. Например, USB Type-C ноутбука дома поддерживает только передачу данных. Если вы выбираете док-станцию, оснащенную usb, DP зарядки и HDMI выходных портов, последние два порта не могут быть использованы.
