Раздел 1: Применение конечных продуктов
1.1 Терминал продуктов 3C
(1) Информационные продукты
A. Персональный настольный компьютер: внутренний источник питания, источник бесперебойного питания (ИБП).
B. Промышленный компьютер: внутренняя основная плата и электромеханическая плата управления.
C. Периферийное оборудование: сканеры, принтеры, копировальные аппараты.
(2) Коммуникационные продукты
A. Проводные системы передачи и управления терминалами и оборудование: например, источник питания электронного переключателя, разъем телефонной линии.
B. Беспроводная передача и система управления парой терминалов и оборудование: например, передающее оборудование базовой станции, источник питания коммутатора.
(3) Бытовая электроника: различная видео-, аудио- и бытовая техника, которые в основном поставляются по всему миру.
A. Видео продукты включают телевизоры, видеомагнитофоны и периферийные видео аксессуары.
B. Аудиопродукция включает домашнее аудио, портативное аудио и автомобильное аудио. Сушилка для белья, микроволновая печь, духовка, электровентилятор, электронагреватель, посудомоечная машина, спортивный инвентарь, система управления санузлом.
Тенденция будущих продуктов бытовой электроники будет сочетать в себе аудиовизуальные, коммуникационные и информационные технологии, так называемую интеграцию 3C.
1.2 Терминалы для электронных продуктов
(1) Система передачи электроэнергии и система трансформатора в системе распределения электроэнергии: используются на электростанциях, передающем оборудовании, ретрансляционных станциях для заводов, жилых зданий, общественных зданий и промышленного оборудования и т. Д.
(2) Система управления: механическое оборудование и лифты, средства автоматизации в различных отраслях промышленности и т. Д.
1.3 Терминалы для транспортных средств
(1) Он широко используется в передаче сигналов силовых и приборных панелей самолетов, кораблей и различных транспортных средств, электромобилей.
(2) Высокоскоростной рельс и электромеханическая система MRT
Раздел 2: Тип терминала

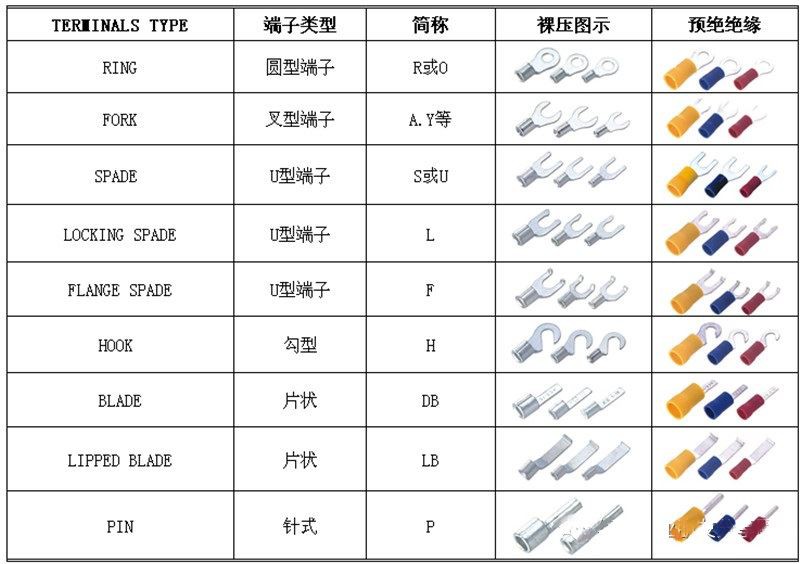

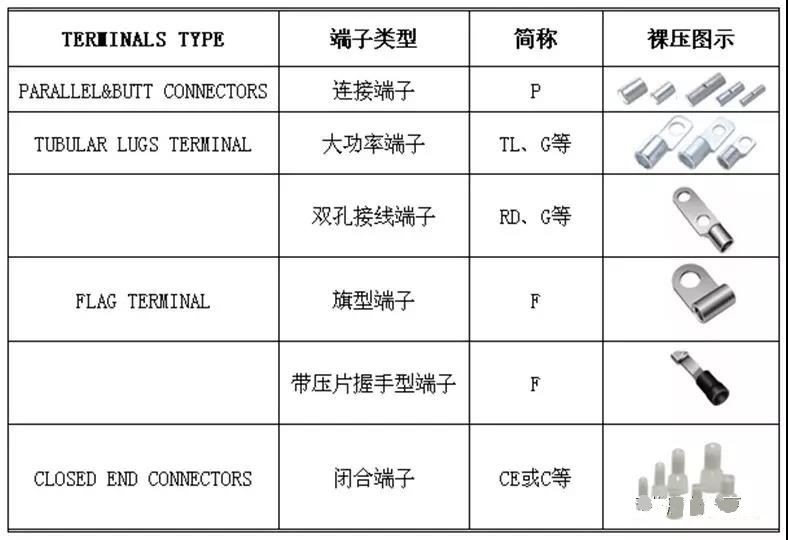

Тип клеммы (обжимной клемма-I)
Тип клеммы (обжимной клемма-II)

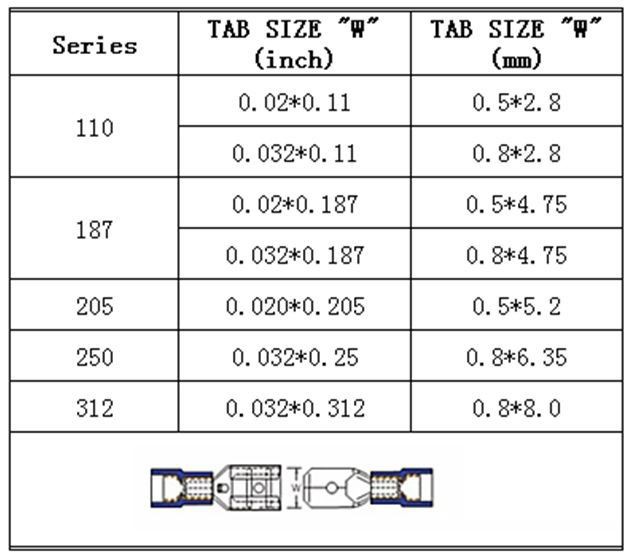

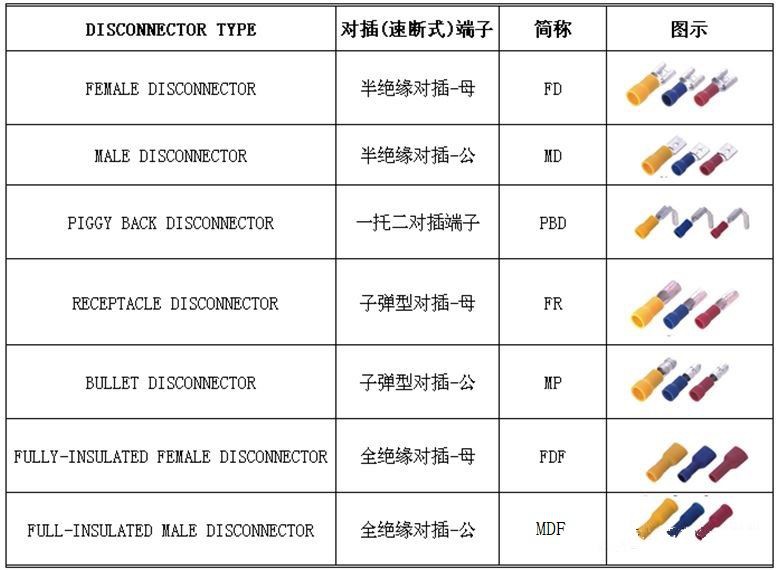

Тип клеммы (вставная или быстроразъемная клемма I)
Тип клеммы (вставная или быстроразъемная клемма-II)

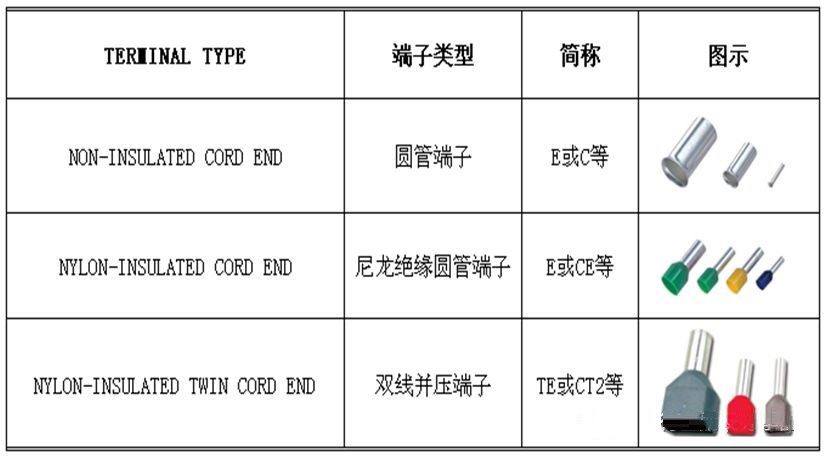

Тип терминала (терминал с круглой трубкой)

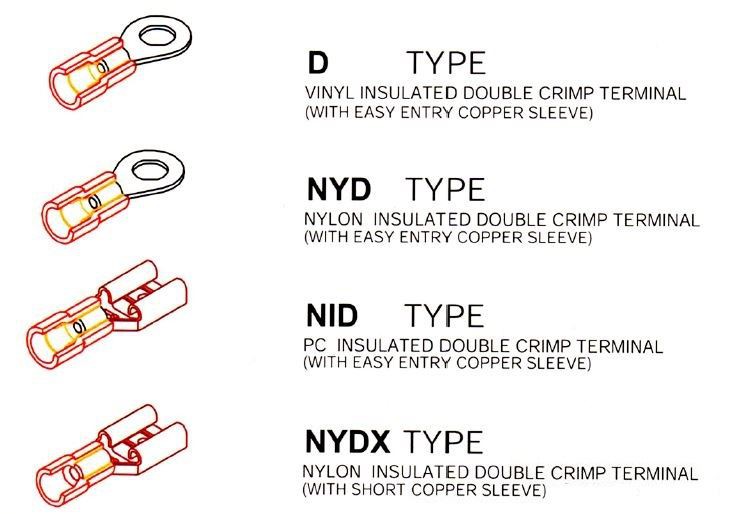

Тип изоляции
Размер терминала

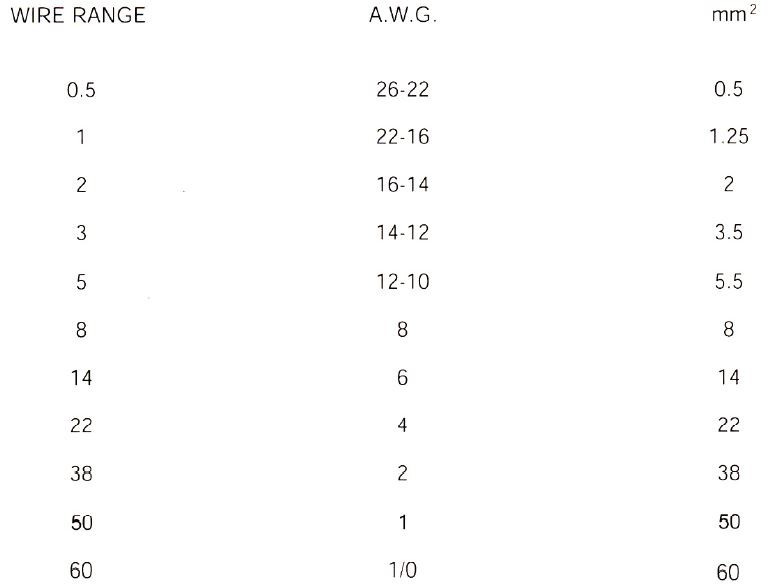

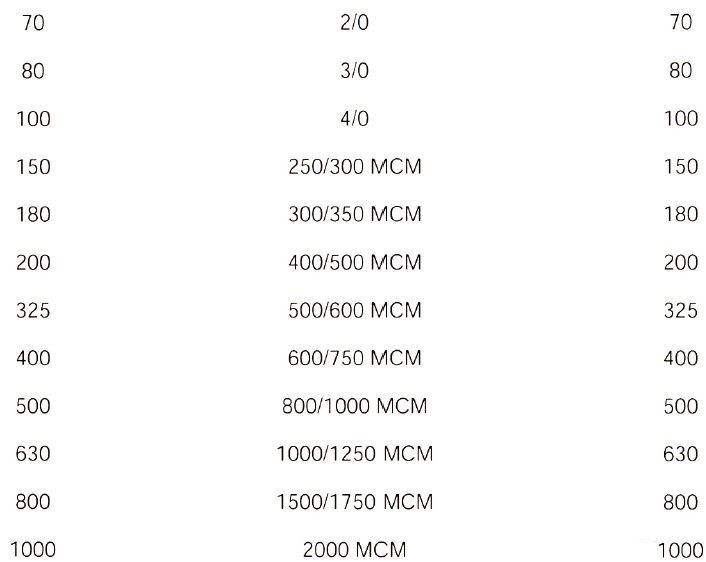

Диапазон подключения (сравнительная таблица сечения проводов)

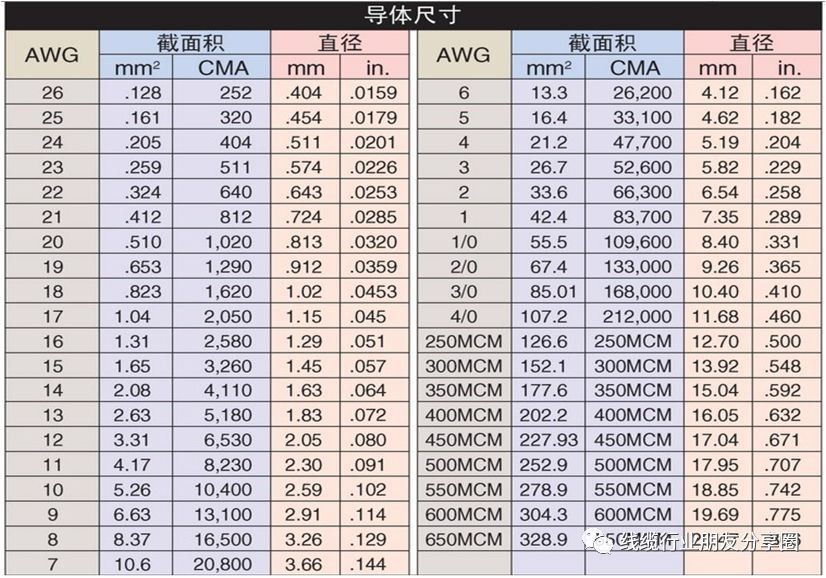

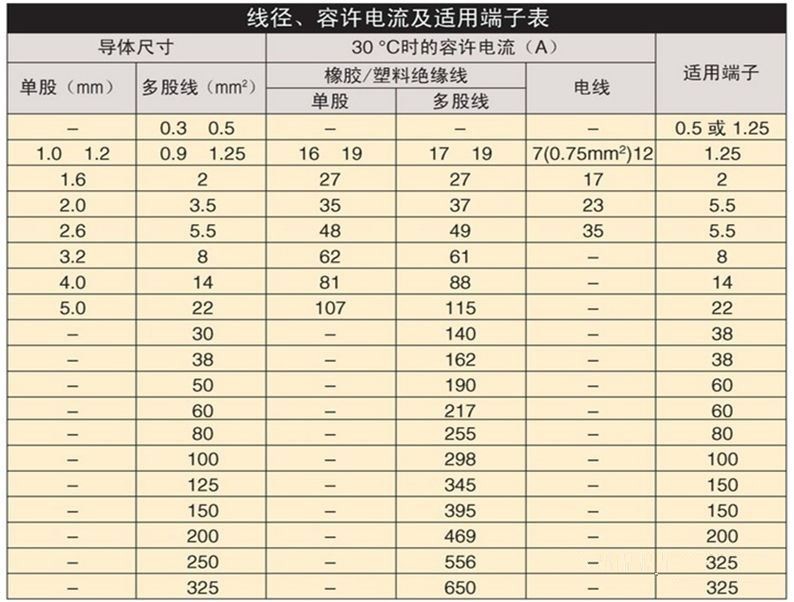

Диаметр провода, допустимый ток и применимая таблица клемм
Диапазон подключения

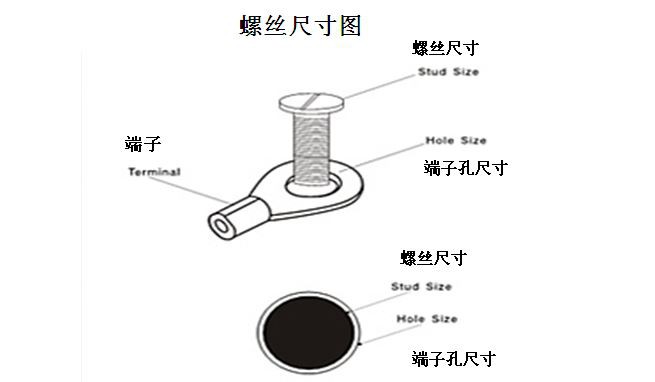

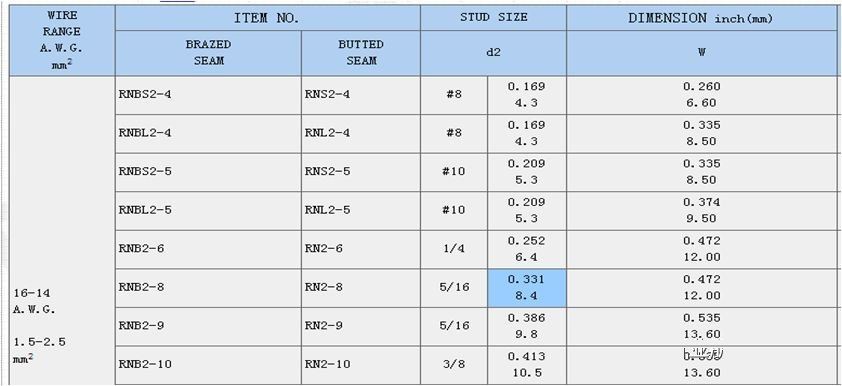

Отверстие под винт

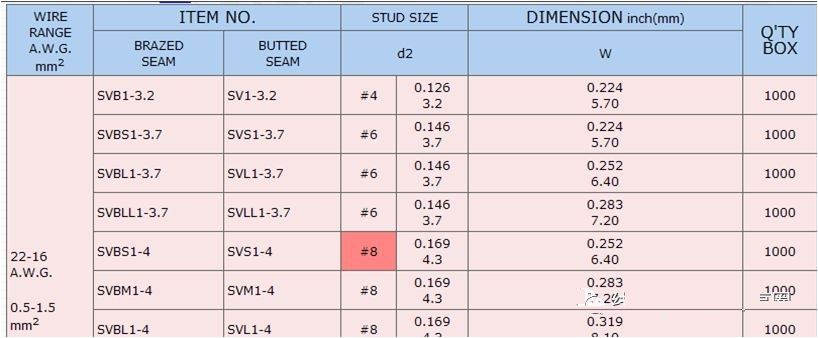

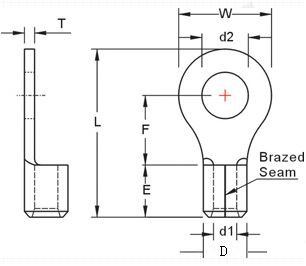

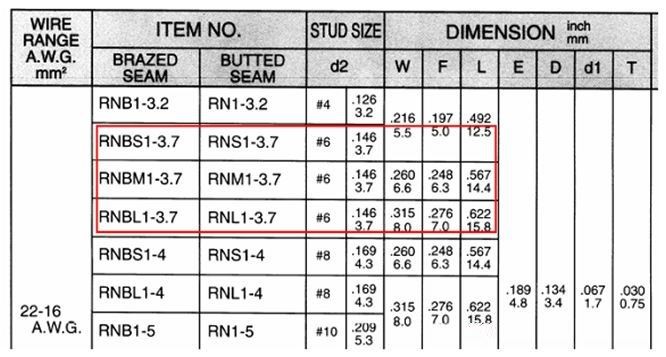

Терминал открытого давления OT
Предизолированный U-образный зажим
Предварительно изолированный трубчатый терминал

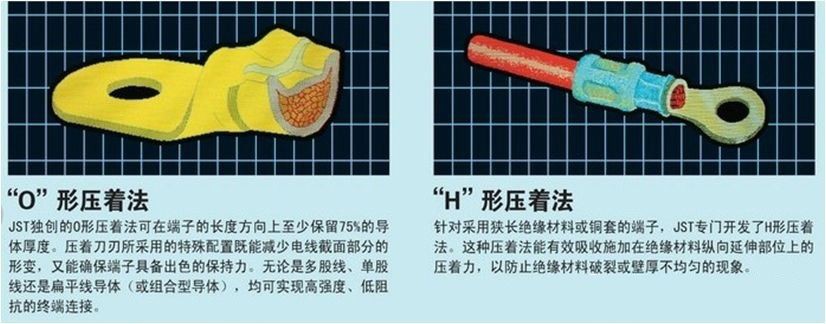

Технология обжима

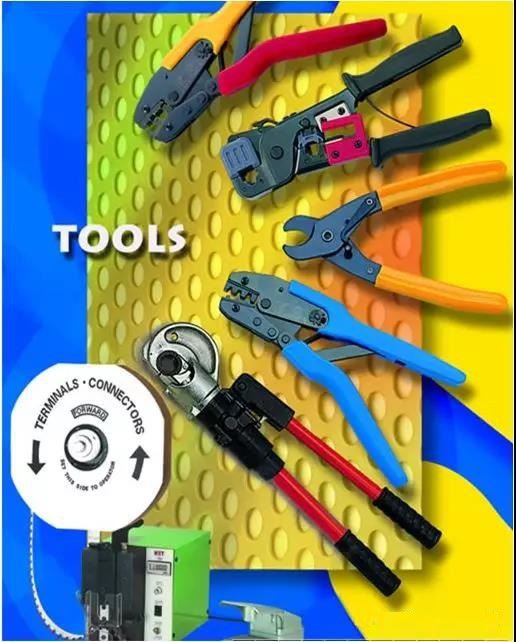

Обжимной инструмент обжимной станок
Обжимной инструмент Обжимной станок - ручной инструмент

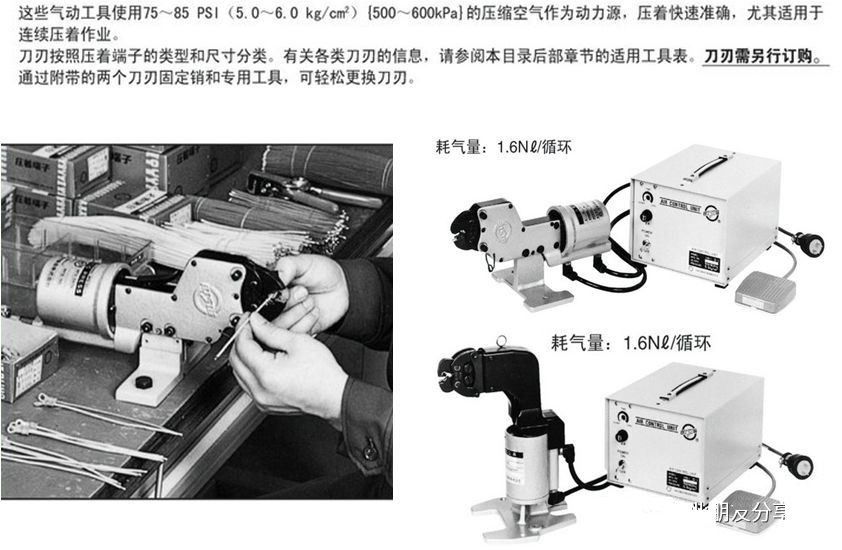

Обжимной инструмент Обжимной станок-пневматический инструмент

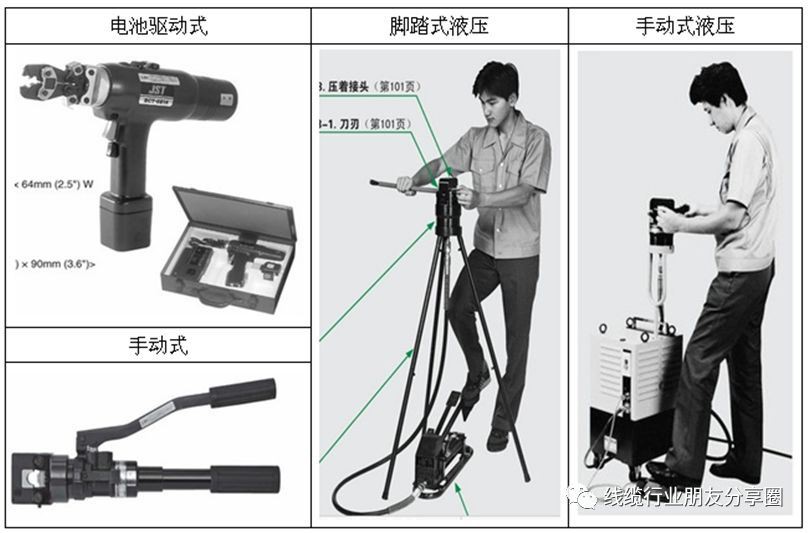

Обжимной инструмент Обжимной станок - гидравлический инструмент
Инструмент для обжима Обжимной станок-полуавтомат обжимной

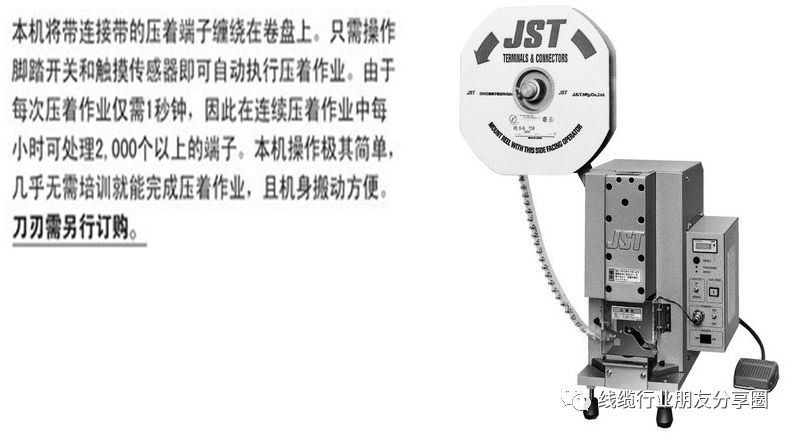

Обжимной инструмент Обжимной станок - автоматический обжимной станок
Механические свойства - прочность на обжим

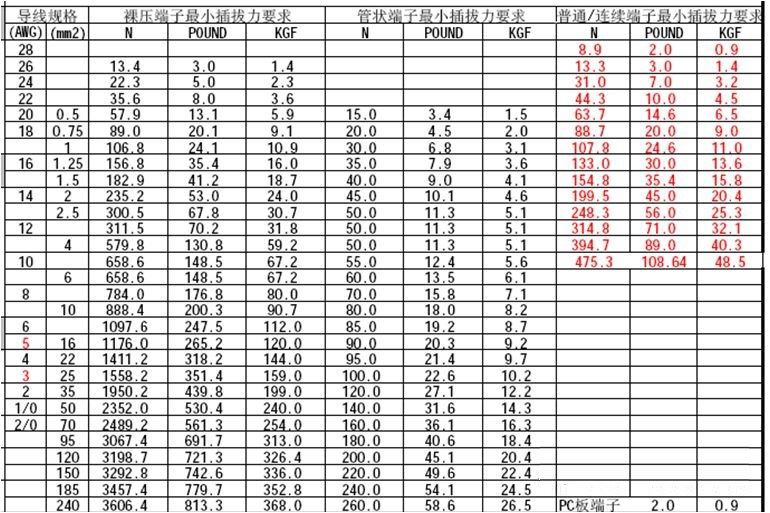

Существующая таблица испытаний на усилие вырывания клемм и проводов (источник данных: AMP / MOLEX / JST
Раздел 3: Распространенные неисправности и проблемы клеммных колодок
С точки зрения использования, функция клеммной колодки должна заключаться в следующем: токопроводящая часть контактной части должна быть токопроводящей, а контакт надежным. Места, в которых нельзя проводить изоляцию, должны быть надежно изолированы. Существует три распространенных формы неисправности клеммных колодок:
1. Плохой контакт
Металлический провод внутри клеммы является основной частью клеммы. Он передает напряжение, ток или сигнал с внешнего провода или кабеля на соответствующий контакт разъема. Следовательно, контакт должен иметь отличную структуру, стабильное и надежное удерживание контакта и хорошую электропроводность. Из-за необоснованной конструкции контактных частей, неправильного выбора материала, нестабильных форм, неудовлетворительных рабочих размеров, шероховатой поверхности, необоснованных процессов обработки поверхности, таких как термообработка и гальваника, неправильной сборки, суровых условий хранения и использования, а также неправильная эксплуатация и использование, все контактные детали Контактные детали и подходящие детали вызывают плохой контакт.
2. Плохая изоляция.
Функция изолятора состоит в том, чтобы удерживать контакты в правильном положении и изолировать контакты и контакты, а также между контактами и корпусом. Следовательно, изолирующие детали должны иметь отличные электрические свойства, механические свойства и свойства процесса формования. Эффективная толщина стенки изолятора становится все тоньше и тоньше, особенно с широким использованием клемм высокой плотности и миниатюрных размеров. Это предъявляет более строгие требования к изоляционным материалам, точности литья под давлением и процессу формования. Из-за наличия избытка металла на поверхности или внутри изолятора, поверхностной пыли, флюса и других загрязнений и влаги, осадки органических материалов и адсорбционная пленка вредных газов сливаются с поверхностной водной пленкой, образуя канал для ионной проводимости, поглощение влаги, рост плесени, старение изоляционного материала и другие причины, вызовут короткое замыкание, утечку, пробой, низкое сопротивление изоляции и другие плохие изоляционные свойства.
3. Плохо устраненные проблемы
Изолятор не только обеспечивает изоляцию, но также обеспечивает точное центрирование и защиту выступающих контактов. Он также имеет функции установки, позиционирования, блокировки и фиксации на оборудовании. Плохая фиксация, зажигалка повлияет на надежный контакт и вызовет мгновенный сбой питания, тем серьезнее разрушение продукта. Разборка относится к ненормальному разделению между вилкой и розеткой, а также между контактом и розеткой из-за ненадежной конструкции клеммной колодки из-за материала, конструкции, процесса и других причин, которые могут вызвать передачу энергии и серьезные последствия сигнал прерывания управления. Из-за ненадежной конструкции, неправильного выбора материала, неправильного выбора процесса формования, низкого качества термообработки, формования, сборки, сварки и других процессов, а также неправильной сборки и т. Д. Это приведет к плохой фиксации.
Кроме того, из-за отслоения покрытия, коррозии, синяков, высыхания пластиковой оболочки, растрескивания, грубой обработки контактных деталей, деформации и т. Д. Внешний вид плохой из-за неправильного позиционирования и размера фиксации, плохой обработки однородность качества и общая сила разделения. Плохая взаимообмен, вызванная основными причинами, также является распространенным и часто встречающимся заболеванием. Эти типы неисправностей обычно можно обнаружить и вовремя устранить во время осмотра и эксплуатации.
Как определить короткое замыкание терминала
Неисправность проводов и клемм также может быть вызвана коротким замыканием между жгутом проводов и кузовом автомобиля (провод заземления) или внутри соответствующего переключателя. Перед проверкой сначала проверьте, надежно ли закреплены клеммы на корпусе, а затем выполните проверку в соответствии со следующими шагами.
1. Проверьте, включены ли провода или нет.
Сначала снимите соединительные клеммы с обеих сторон ЭБУ управляющего компьютера и датчика, а затем измерьте сопротивление между соответствующими клеммами клемм. Если значение сопротивления не превышает 1 Ом, провод исправен для следующего осмотра. При измерении сопротивления провода лучше всего осторожно встряхнуть провод как в вертикальном, так и в горизонтальном направлениях, чтобы повысить точность измерения. В то же время обратите внимание, что для большинства клемм проводов и стержней мультиметра их следует вставлять с задней стороны разъема. Водонепроницаемую клеммную колодку водонепроницаемой куртки нельзя вставить сзади, потому что клемма будет деформирована, если ее вставить неосторожно.
2. Проверьте значение сопротивления короткого замыкания.
Сначала снимите клеммы проводов с обеих сторон ЭБУ управляющего компьютера и датчика, а затем измерьте сопротивление между каждой клеммной колодкой разъемов с обеих сторон и корпусом. При измерении один конец измерительного стержня заземляется на корпус, а другой конец следует измерять на соединителях проводов с обеих сторон. Если значение сопротивления больше 1 Ом, значит, короткого замыкания между проводом и корпусом нет.
3. Проверка внешнего вида клемм и контактного давления.
Сначала снимите каждую клемму одну за другой, проверьте, есть ли ржавчина и грязь на клемме разъема, и удалите ржавчину и грязь. Затем проверьте, не ослаблена ли клеммная колодка и не повреждена ли клемма, надежно ли она закреплена и клемма не должна ослабевать при легком натяжении. И наоборот, если вилка, в которой отверстие гнезда вытащить легче, чем другие отверстия гнезда, отверстие гнезда может вызвать плохой контакт во время использования.
